金相圖像分析系統是為金相樣品檢驗而開發的一套圖像分析系統，從金相顯微鏡采集得到金相圖片，按照金相標準，對圖片進行處理和分析，得到相關檢驗結果。

浩康生物金相圖像分析系統可配合各種金相顯微鏡使用，完成金相圖像的采集、處理、分析、生成報告等，大大提高工作效率。系統涵蓋150個常用檢驗標準，共計600多個金相圖像分析模塊，集定量分析、定性分析于一身，是金相分析的有力工具。同時系統具備查看圖庫、幾何測量、定倍打印、圖像拼接、圖像對比、景深融合 、三維光圖等功能。

一、軟硬件集成一體化解決方案

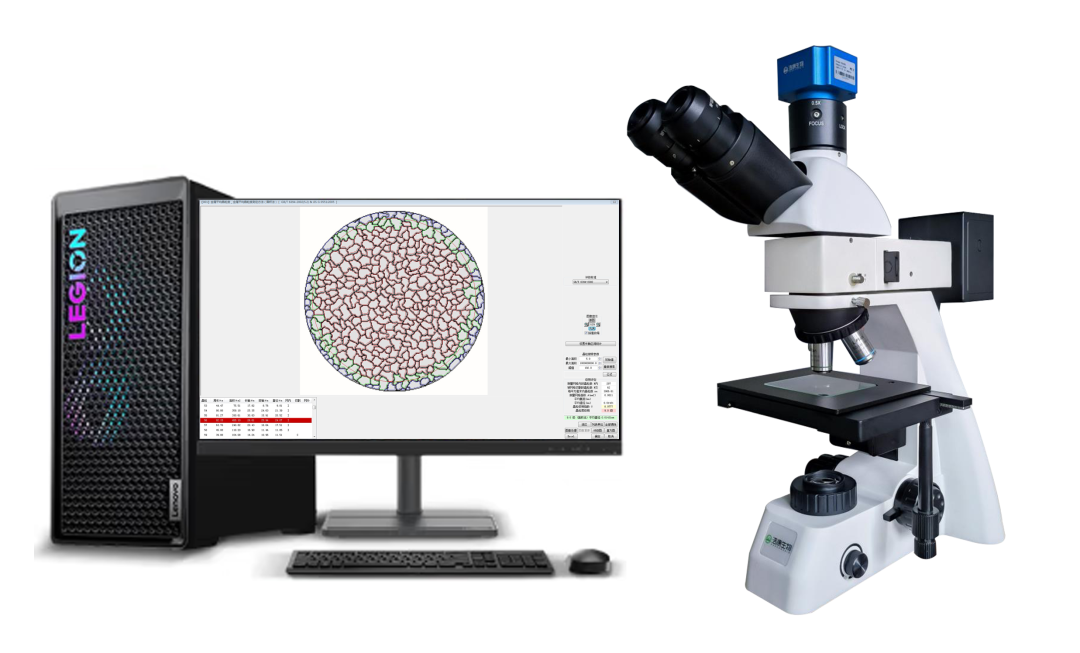

浩康生物推出金相顯微鏡+成像系統+金相圖像分析系統組合解決方案，為保證最佳的性能，可以根據客戶需求量身定制解決方案，每種解決方案都會根據客戶要求進行測試和驗證，消除客戶后顧之憂。

二、操作簡單，使您的工作更加輕松有效

簡單明了的分析流程讓研究人員更迅速和更準確地收集、分析圖像中的細節。

1. 模塊選擇：選擇需要分析的金相模塊。

2. 比較評級：將采集下來的金相圖片，和圖庫中的標準圖譜進行對比，人工確定級別。

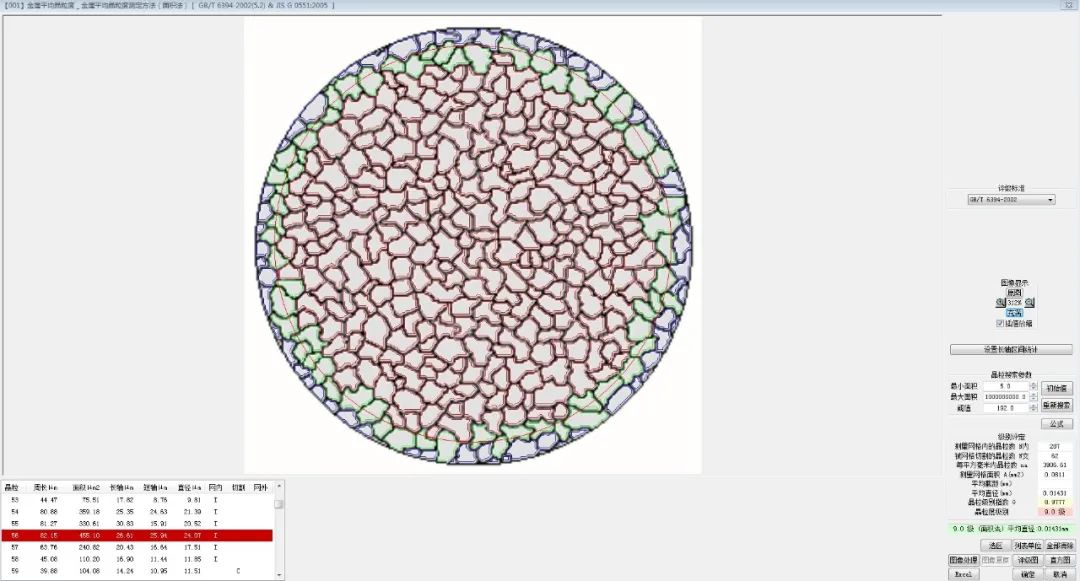

3. 自動評級：軟件自動算出周長、面積、長軸、短軸、等效圓直徑、寬高比、相面積百分比等幾何形態參數，然后套用級別計算公式，算出級別。

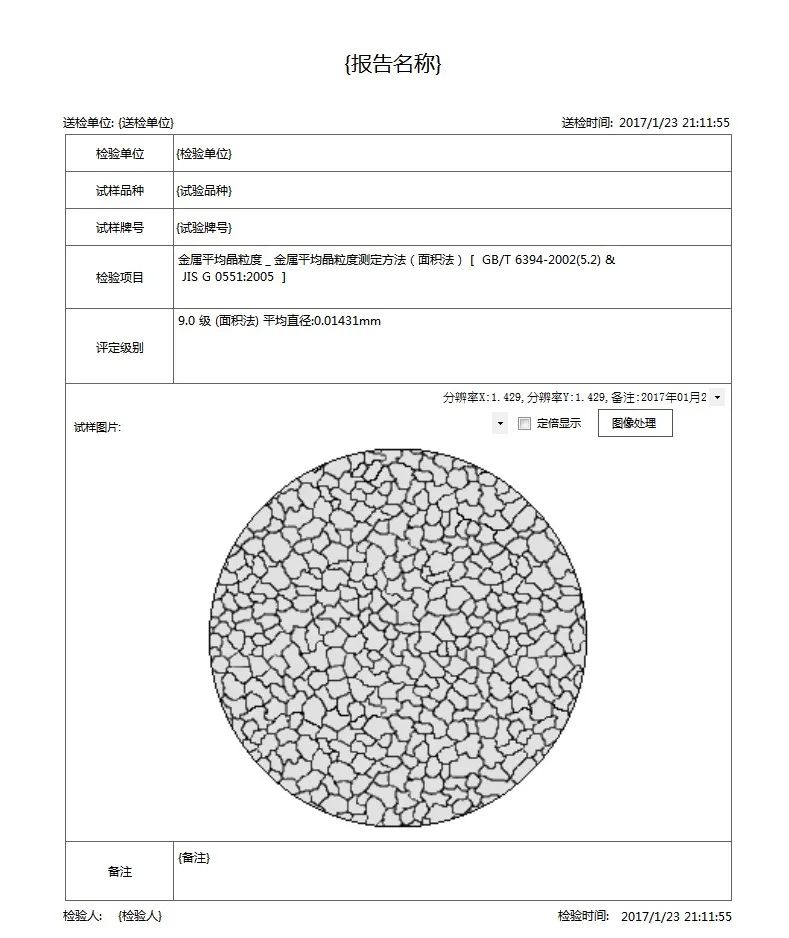

4、生成報告：評級完成后，可生成圖文并茂的檢驗報告，該報告可以直接打印，也可保存為該報告可保存為WORD、EXCEL、PDF文檔。

三、豐富的檢驗標準和分析模塊，滿足客戶各種應用需求

軟件包含150個常用檢驗標準（主要包括GB、JB、QC/T、DL、TB/T、ISO、ASTM、JIS等） 共計600多個金相圖像分析模塊，包括晶粒度、非金屬夾雜、脫碳層、定量金相、相面積分析等。

四、專業的圖像處理、圖像矯正功能

圖像增強、反差調整、色彩分離、多通道色彩合成、圖像矯正、劃痕污跡處理；圖像標注、圖層合并、圖像數據庫。

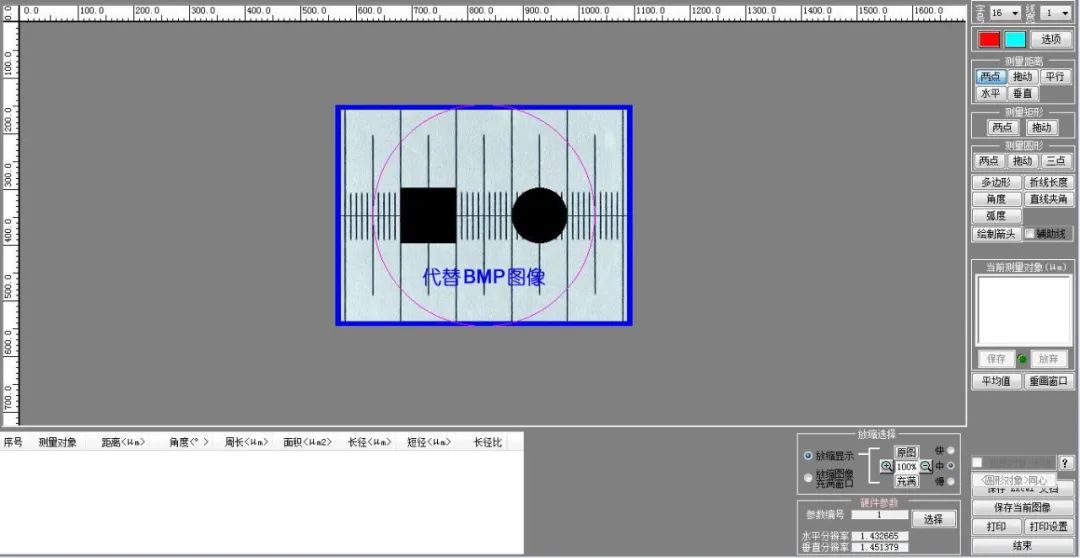

五、幾何測量

提供了距離、矩形、圓形、多邊形、角度、兩直線夾角、折線、弧度等多種測量工具，可完成基本幾何形態的測量。

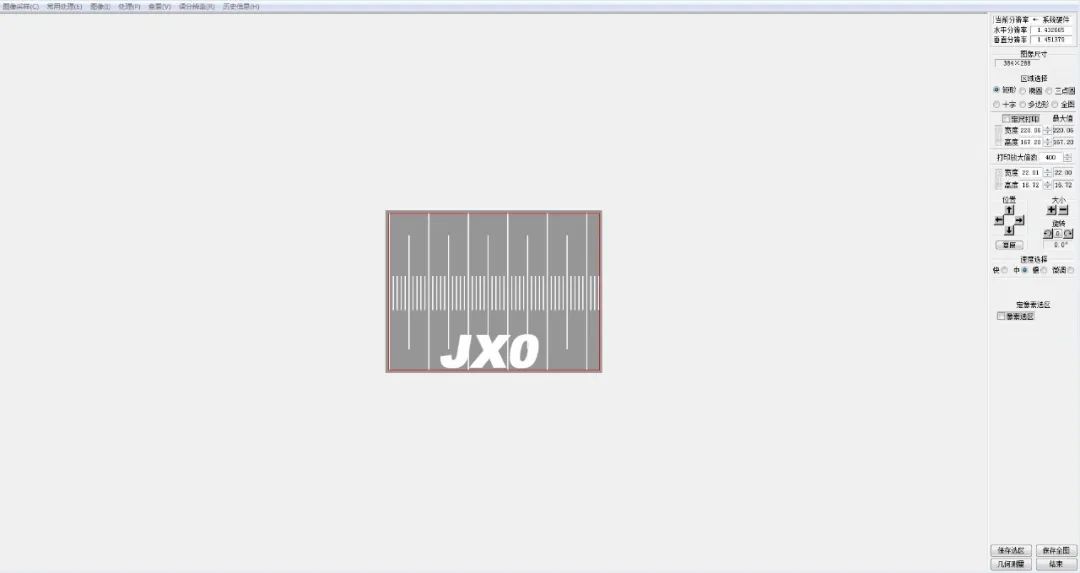

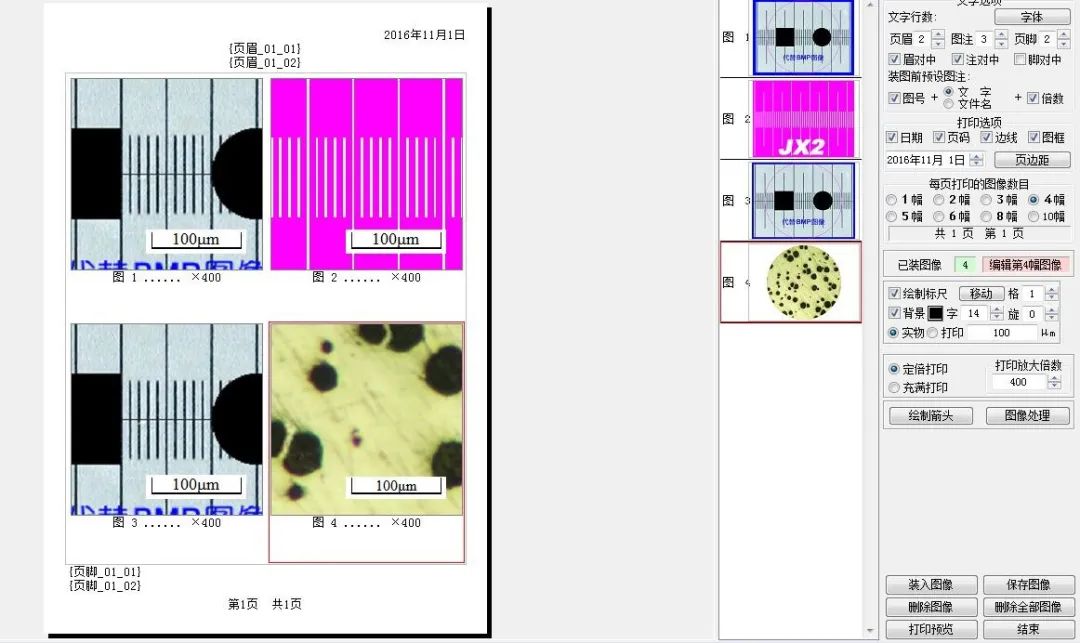

六、定倍打印

提供多頁、多幅圖像的定倍打印功能

七、圖像拼接

將某個文件夾的多副圖像，手動拼接成一副圖像。

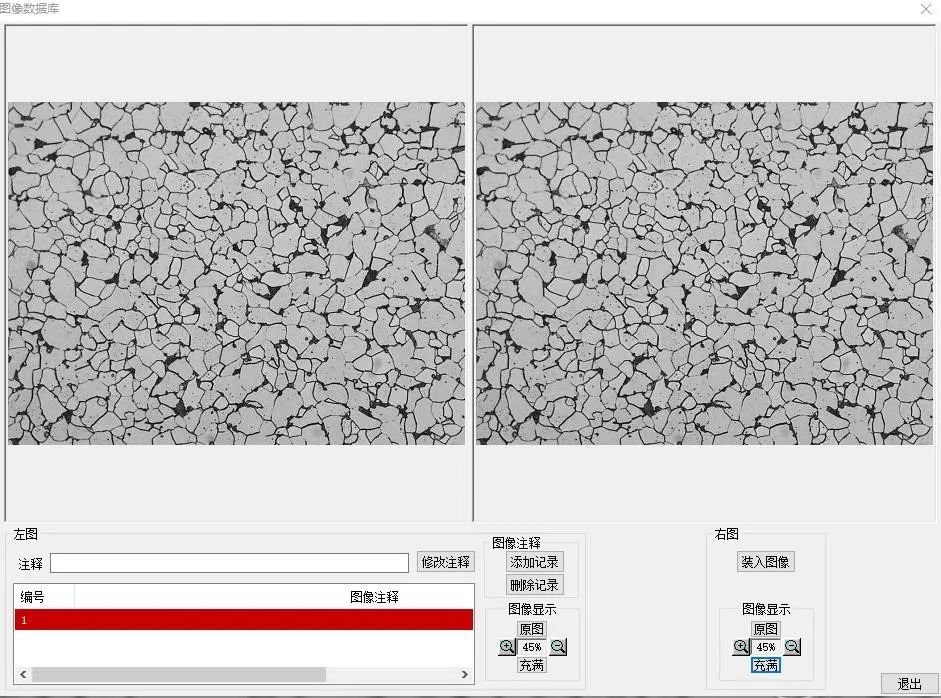

八、圖像對比

可將圖像文件裝入本軟件的圖像數據庫中，并在左邊窗口打開，右邊可裝入其他圖像進行圖像對比

九、景深融合

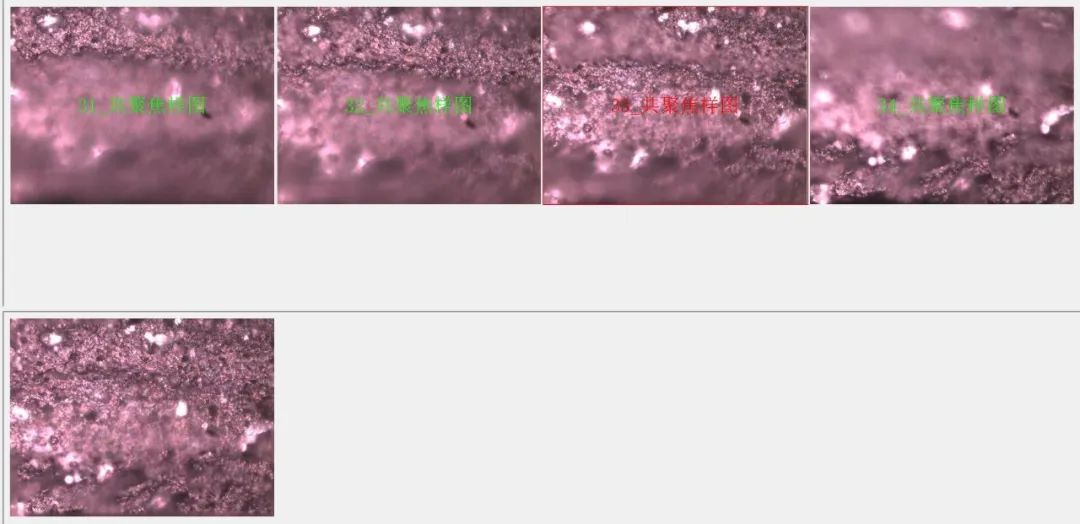

將不同景深的多幅圖像合并為一張清晰的圖像，在下面的界面中，上部分是4張不同景深的圖像，下部分是景深融合后的結果。

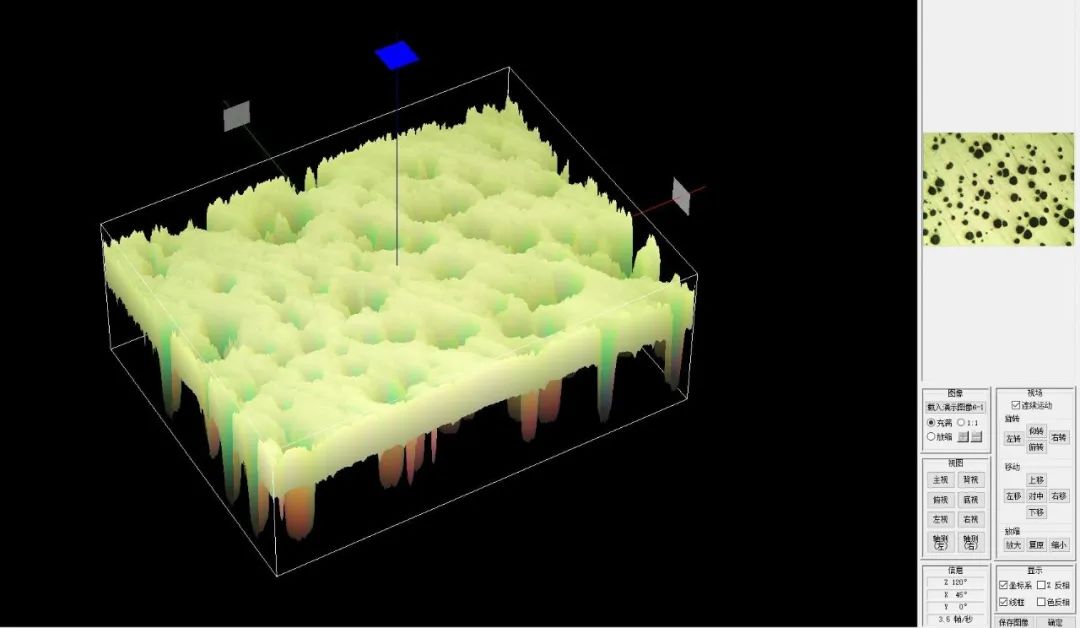

十、三維光圖

可根據平面圖像中像素色調的不同，構建該平面圖像的三維效果。生成三維示意圖后，可直觀地觀察試樣的效果，比如，表面是否平整等。

十一、圖文并茂報告系統

支持個性化分析報告模板設計，自動生成圖文并茂的定性分析報告和定量評級檢驗報告。該報告可以直接打印，也可保存為該報告可保存為WORD、EXCEL、PDF文檔。

十二、整個檢驗過程可完全在電腦上完成

可在電腦上進行圖譜對比和標準查詢，不需翻閱標準書籍。實現辦公無紙化，大大提升了企業信息化水平。

十三、三維光圖

可根據平面圖像中像素色調的不同，構建該平面圖像的三維效果。生成三維示意圖后，可直觀地觀察試樣的效果，比如，表面是否平整等。

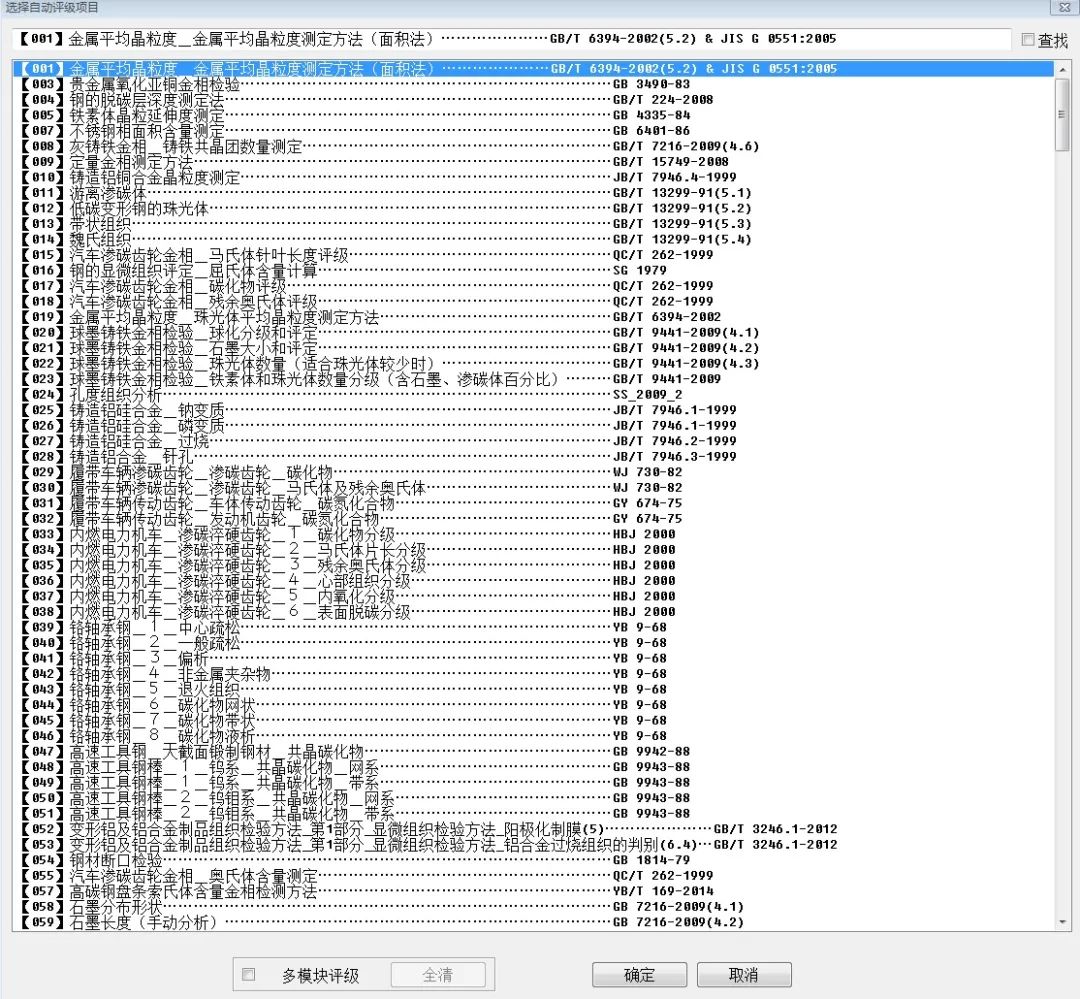

典型金相圖像分析模塊:

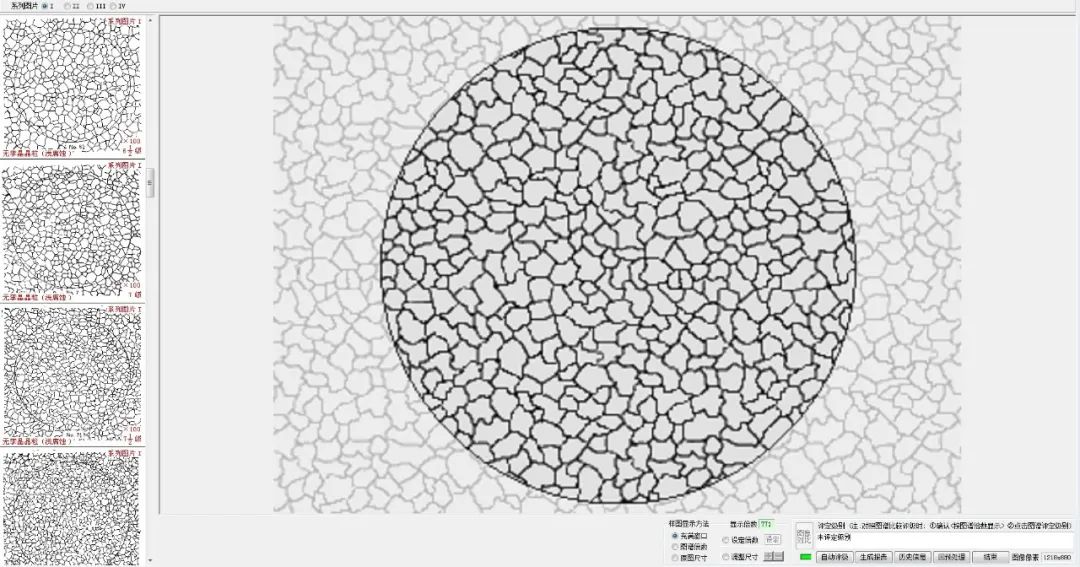

【001】金屬平均晶粒度＿金屬平均晶粒度測定方法（面積法）…GB/T 6394-2002(5.2) & JIS G 0551:2005
【002】金屬平均晶粒度＿截點法…GB/T 6394-2002(5.3)
【011】鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法…GB/T 10561-2005 / ISO 4967: 1998 / JIS G 0555:2003
【011】鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法…GB/T 10561-2005 / ISO 4967: 1998 / JIS G 0555:2003（C型）
【039】球墨鑄鐵金相檢驗＿球化分級和評定…GB/T 9441-2009(4.1)
【040】球墨鑄鐵金相檢驗＿石墨大小和評定…GB/T 9441-2009(4.2)
【041】球墨鑄鐵金相檢驗＿珠光體數量（適合珠光體較少時）…GB/T 9441-2009(4.3)
【042】球墨鑄鐵金相檢驗_珠光體數量（適合珠光體較多時）…GB/T 9441-2009(4.3)
【547】鉻鎳奧氏體不銹鋼焊縫鐵素體含量測量方法…GB_T_1954_2008

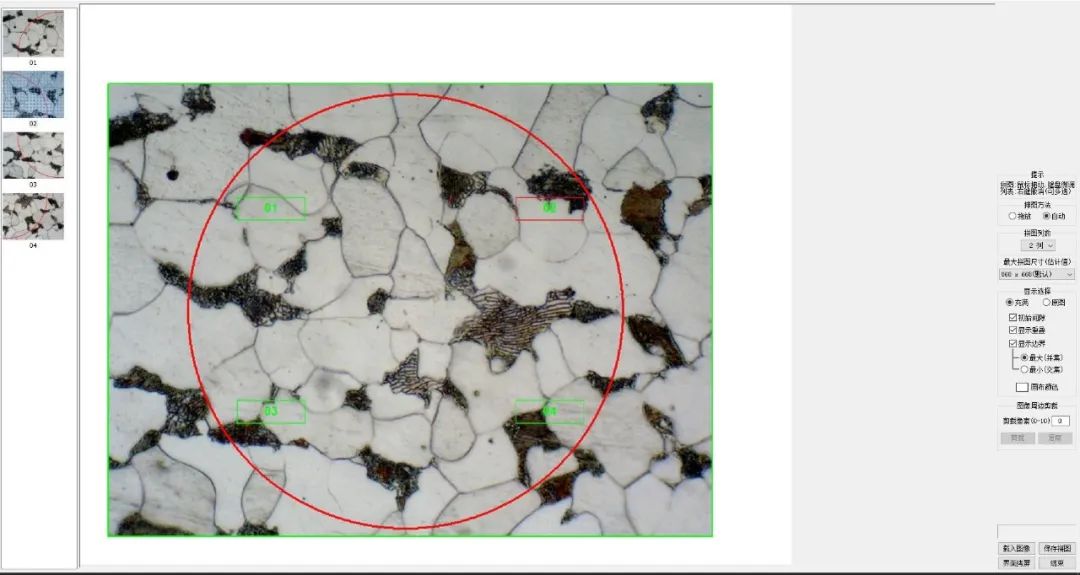

【395】用系統人工點計數法測定體積分數的試驗方法…ASTM_E562
