如何選擇合適的顯微鏡C接口相機適配器

浩康生物 廣州浩康 2023-06-27 22:09 發表于廣東

顯微鏡相機的主要目的是將顯微鏡觀察結果數字化,方便記錄、共享、分析和展示。它為顯微鏡的應用和研究提供了更多的功能和便利性。當我們將相機連接到顯微鏡上時,通常需要使用到適配器,如何選擇合適的適配器也是有講究的。

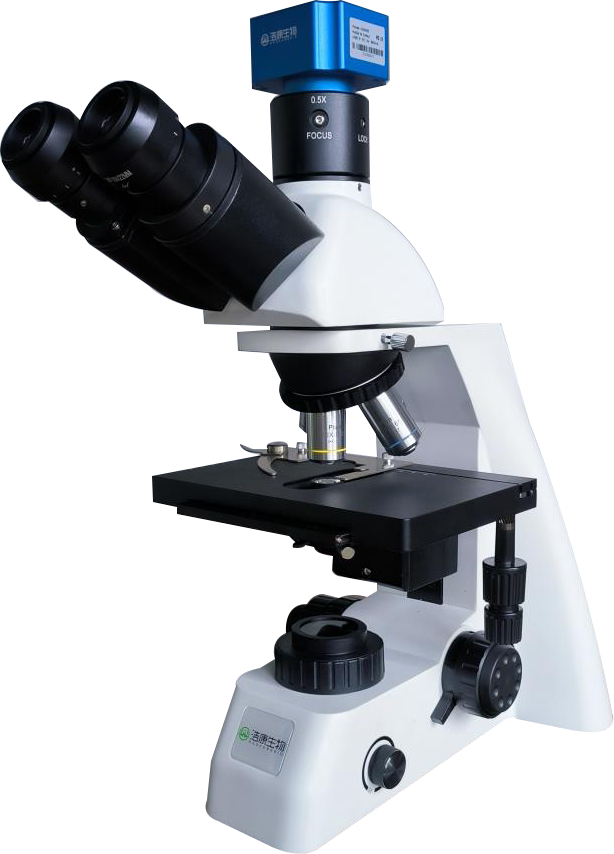

顯微鏡C接口相機適配器用于將顯微鏡連接到C接口相機上。這些適配器允許您將顯微鏡中觀察到的圖像傳輸?shù)较鄼C(jī),并進行拍攝或錄像。C接口相機適配器通常具有顯微鏡特定接口的一端,另一端與相機的C接口兼容。

C接口相機適配器工作原理

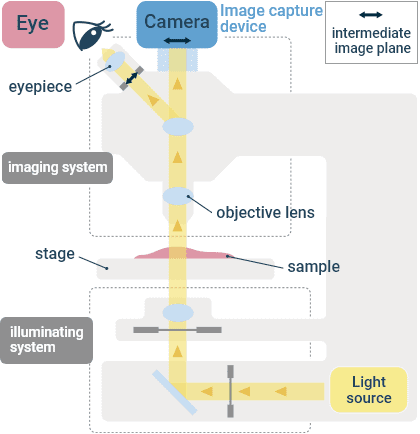

顯微鏡成像是基于光學放大和目鏡放大的原理,使得人眼可以觀察到被放大的微小結構和細節。顯微鏡成像主要靠物鏡和場鏡組成的透鏡系統對樣品進行放大成像,該像所在的平面稱為中間像平面,中間像平面正好落在目鏡的焦距上,進而被二次放大。

當光路中增加相機時,中間像平面正好和相機傳感器重合時才能被清晰成像,因此相機適配器不僅具有連接和支撐相機的功能,同時還要保持一定的距離,否則中間像就不能被相機捕獲。

不同的顯微鏡具有不同類型和規格的C接口相機適配器,因此在選擇C接口適配器時,確保適配器與顯微鏡兼容,并滿足連接需求。

另外,C接口適配器除了需要和顯微鏡兼容外,也是有倍率之分。C接口適配器倍率是指適配器本身在顯微觀察中起到的放大或縮小作用。倍率取決于適配器的設計和光學構造。顯微鏡C接口適配器的倍率通常以數字表示,例如0.5X、1X、0.75X等。這意味著適配器將顯微鏡的圖像縮小了相應的倍數。例如,一個0.5X的適配器將使顯微鏡的圖像縮小1/2。

何為合適的C接口相機適配器

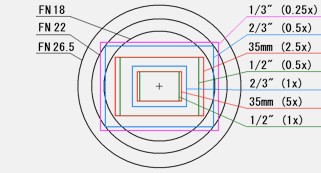

人眼在顯微鏡目鏡中看到的是圓形的視野,而相機的傳感器都是方形的,因此顯微鏡相機拍攝的圖片和人眼目鏡下看的視野并不能做到完全一致,只需按照傳感的尺寸,選擇對應的倍率的C接口相機適配器,讓相機成像畫面盡多跟目鏡下保持一致或者略小于目鏡下視野。

因此,當選擇的C接口相機適配器使相機拍攝的對角線視野范圍盡可能接近目鏡下圓形直徑的視野范圍時,這種情況通常被認為是最合適的C接口相機適配器。但如果拍攝范圍更大,可能會發生光量不足或部分圖像被切掉的現象,這種情況通常是不被允許的。

以上均是理論計算結果,還有其他因素如顯微鏡設計和適配器與顯微鏡的兼容性等也需要考慮。

如何選擇合適的C接口相機適配器

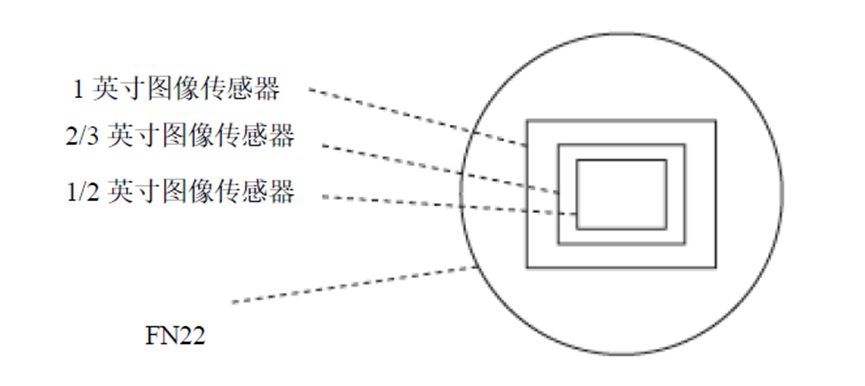

在1x C接口相機適配器時,各圖像傳感器尺寸的成像視野的范圍

作為參考,圖示使用視場數22 的目鏡時的視野范圍以及通過1xC接口相機適配器所取得的各圖像傳感器尺寸的成像視野的范圍。從上圖可以看出,1英寸圖像傳感器拍攝區域更接近目鏡下的視野,在4/3英寸以下的圖像傳感器均可以正常成像,不會有黑邊等問題。

另外,采用2/3英寸或者更小尺寸的圖像傳感器,成像范圍明顯要小于目鏡下的視野,這時我們可以更換小倍率C接口相機適配器來解決。

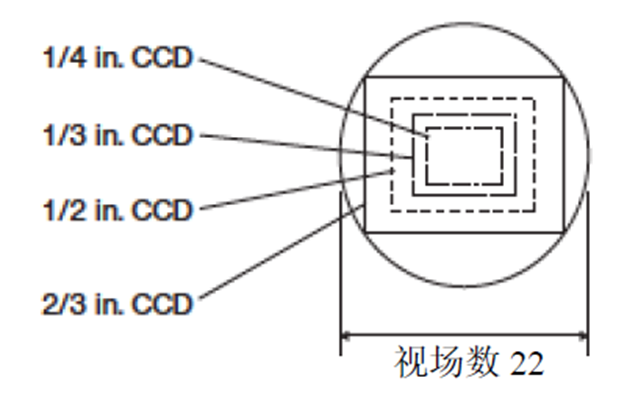

在0.5x C接口相機適配器時,各圖像傳感器尺寸的成像視野的范圍

上圖是采用0.5x C接口相機適配器時各圖像傳感器尺寸的成像視野的范圍,光路經過0.5x C接口相機適配器會將中間像縮小1/2后投射到傳感器上,此時2/3英寸圖像傳感器中圖像將和目鏡下一致,1/2略小一些,均很好的還原了目鏡下的視野。當使用超過2/3英寸圖像傳感器時,在視野周邊可能會發生光量不足或部分圖像被切掉。

通過以上的分析,我們得出以下結論:

1. 當使用1英寸及以上的C接口的相機時,為了盡可能和目鏡下保持一致的視野,優先選擇1x C接口相機適配器;

2. 當使用1英寸以下,2/3英寸以上的C型接口相機時,優先選擇0.63x C接口相機適配器;

3. 當選用2/3英寸以下,1/2英寸以上的C接口的相機時,盡可能選擇0.5x C接口相機適配器;

4. 1/2英寸以下的C型接口相機優先選擇0.35x C接口相機適配器;

以上均是理論上測算結果,具體還需要看顯微鏡機身設計,有些顯微鏡光路設計不好,可能需要適當選擇小一些的相機適配器;

其他需要注意的

1. 低倍C接口適配器將會提供更大的視野和通常更亮的圖像,因?yàn)榈捅禖接口本身含有聚光透鏡,因此倍數越低,往往也會越短。

2. 顯微鏡C接口適配器的倍率通常不會直接影響顯微鏡的分辨率。倍率主要涉及到適配器本身的放大能力,即適配器在顯微觀察中所提供的圖像放大倍數。但其他因素如適配器的質量、光學性能和適配器與顯微鏡的兼容性等也需要考慮。

3. 如果使用具有比指定更大尺寸的相機,在視野周邊可能會發生光量不足的情況。

4. 相機顯示器的放大倍率 = 物鏡放大倍率 × C接口相機適配器放大倍率 ×(顯示器對角線長度/圖像傳感器對角線長度);圖像傳感器尺寸的參考數據:1英寸:16.16 mm,2/3英寸:11 mm,1/1.8英寸:8.8 mm,1/2英寸:8.08 mm,1/3英寸:6 mm,1/4英寸:4 mm。
